Motorização da montagem equatorial

Foto: Base equatorial com o motor de acompanhamento acoplado ao eixo de ascenção reta.

Montagem fixa: rastros em imagens com longa exposição

Ao fazer a minha primeira astrofotografia notei que o tempo de exposição da foto acima de 1 segundo já gera rastros na imagem. Acima de 5 segundos a foto vira apenas um borrão. Meu celular atual tem capacidade para fazer fotos com 30 segundos de exposição e quero aproveitar essa capacidade para registrar objetos mais tênues como nebulosas e galáxias.

Motor de acompanhamento

O modelo do meu telescópio, um Uranum Galileu 160mm, já veio com um motor de acompanhamento dos astros. Ele acompanha o movimento de rotação da terra deixando o astro que está sendo observado no centro da ocular.

Esse acompanhamento também ajuda quando há muitas pessoas para fazer a observação no mesmo telescópio pois não importa quanto tempo passe, todos que olharem no telescópio verão o astro no centro da ocular sem precisar fazer ajustes finos nos eixos do telescópio.

Foto do motor de acompanhamento

Este é o motor de acompanhamento que veio com o telescópio:

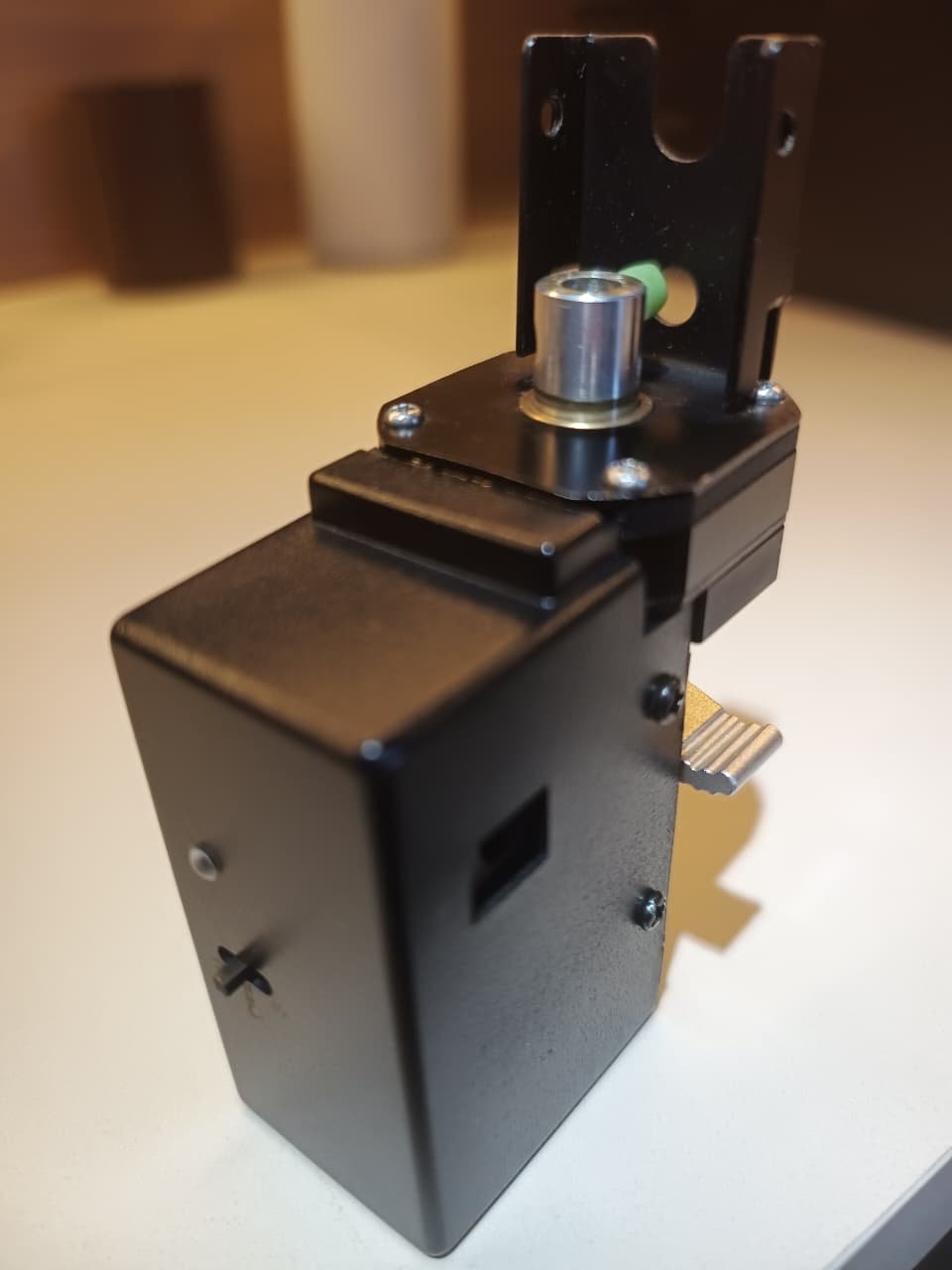

Foto: Motor de acompanhamento que é acessório do modelo do meu telescópio.

O que se vê na imagem:

• Eixo do motor.
• Parafuso de fixação do eixo (em verde)
• Entrada para alimentação de 6 volts.
• Alavanca prateada da embreagem do motor.
• Chave seletora com as posições: Norte, Sul e desligado.
• Led de indicação de funcionamento.

Foto: Motor de acompanhamento com uma nota sobre a correta utilização.

Tradução da nota: Após acoplar o Motor Drive à montagem equatorial (EQ), primeiro empurre a alavanca da embreagem para a posição ON (Ligado) e, em seguida, aperte o parafuso.

Em destaque: Alavanca de acionamento da embreagem do motor.

A alavanca de embreagem do motor na posição OFF desconecta o eixo do motor da engrenagem de tração.

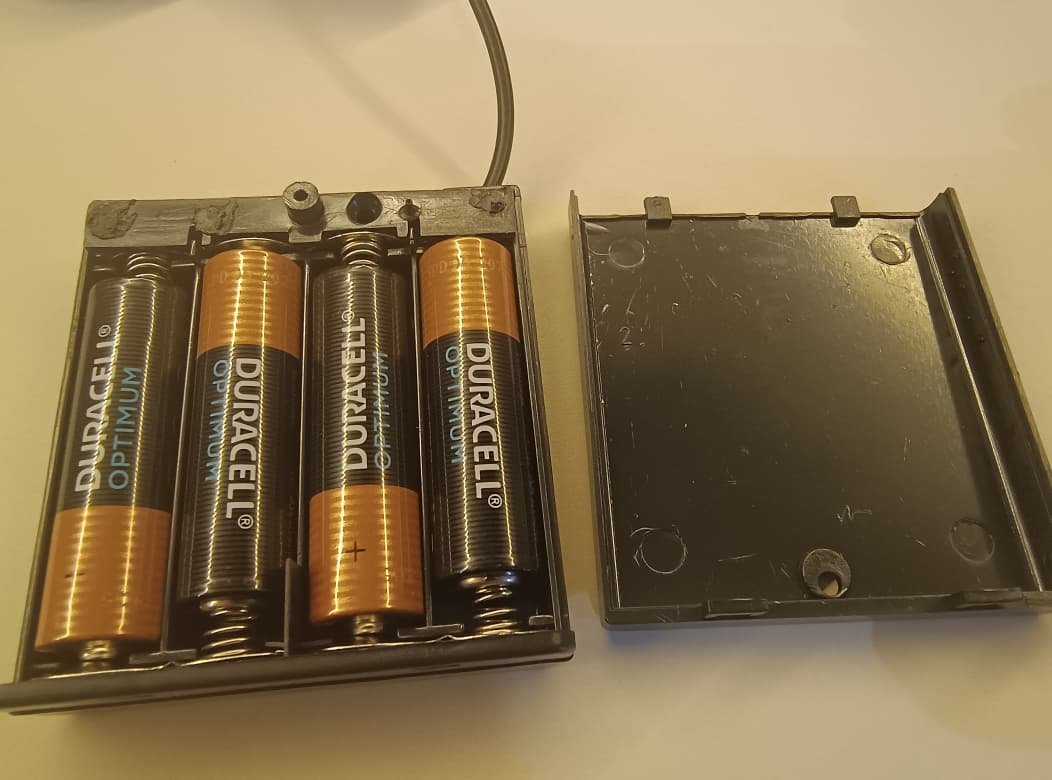

Foto: Caixa de pilhas.

A alimentação do motor é fornecida por 4 pilhas tamanho AA.

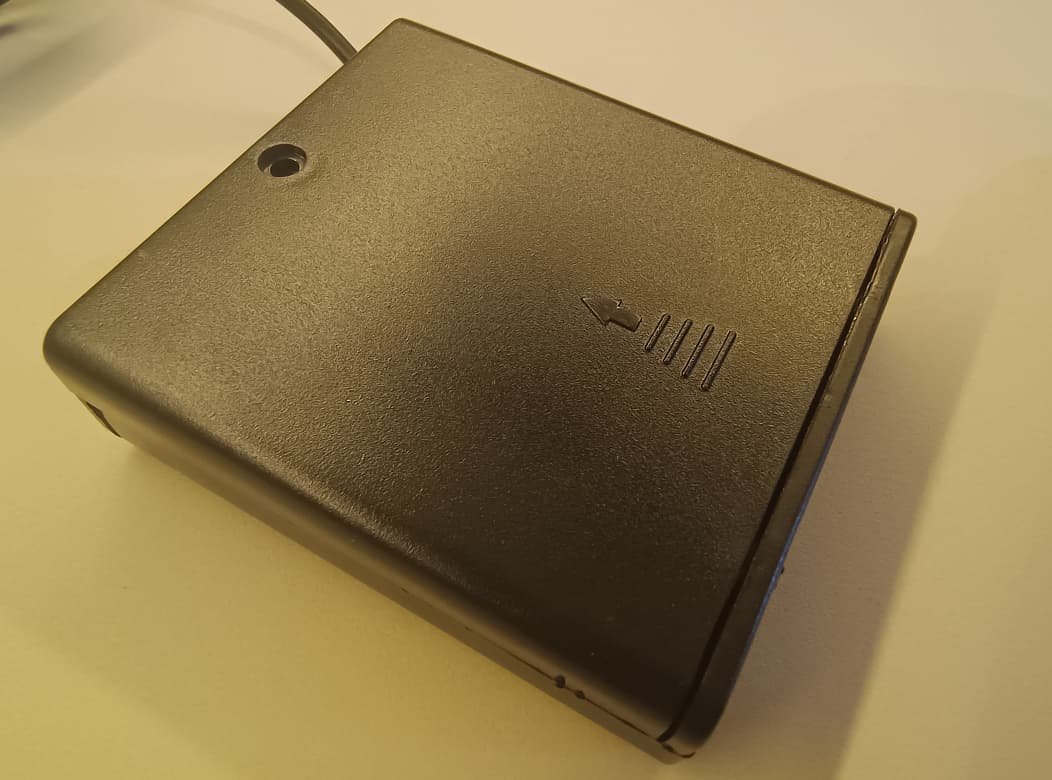

Foto: Caixa de pilhas fechada.

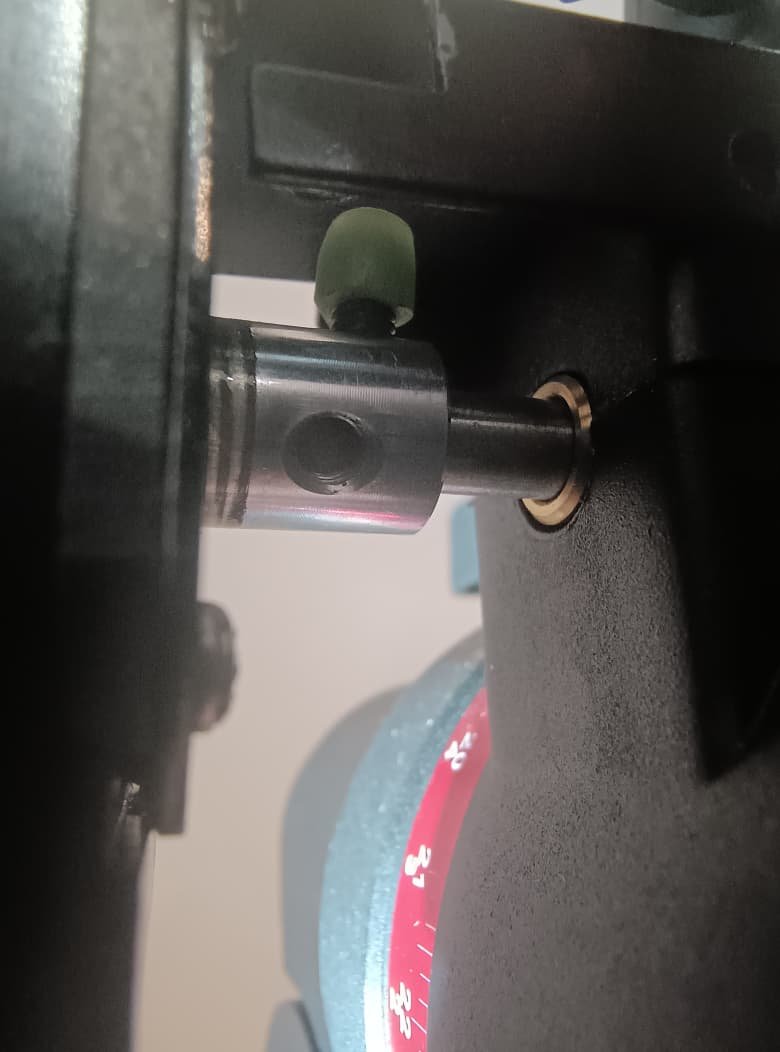

Foto: Eixo do motor conectado ao eixo de ascensão reta do telescópio.

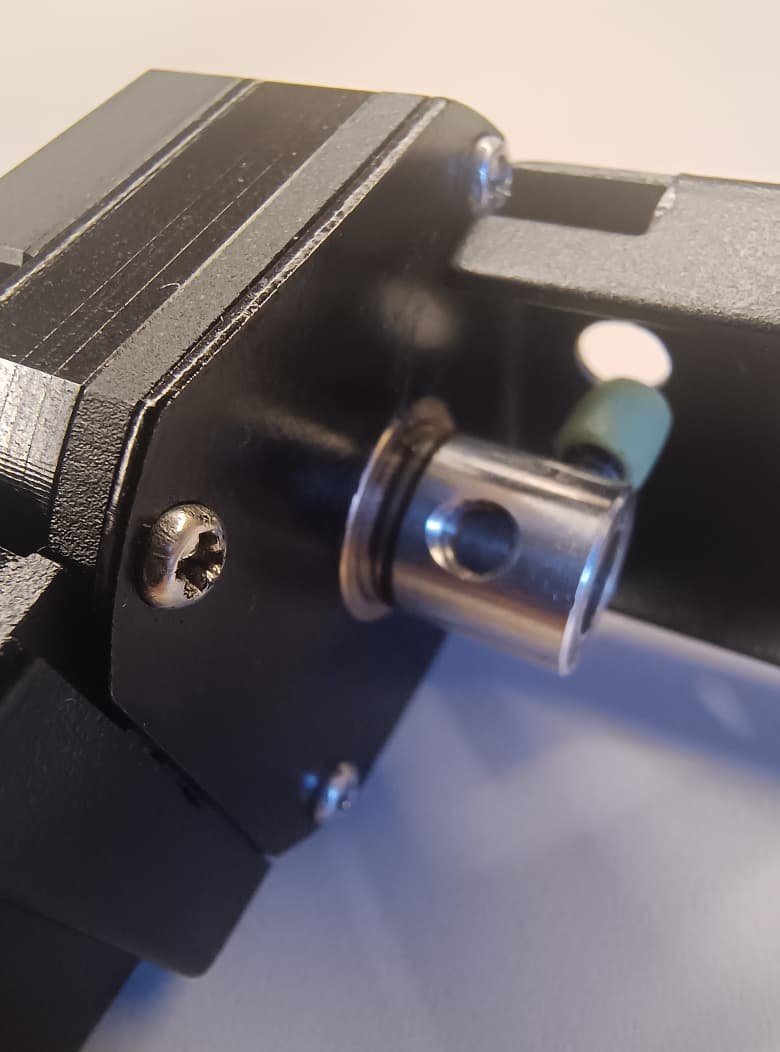

Foto: Eixo do motor com o parafuso de fixação verde em destaque.

Como instalei o motor

• Localização: Identifiquei o eixo de Ascensão Reta (aquele que a escala é medida em horas). Removi a manopla de ajuste fino manual deste eixo.

• Acoplamento: Desapertei o pequeno parafuso allen (em verde) do cilindro prateado do motor e deslizei o cilindro sobre o eixo da montagem.

• Dica crucial: Certifique-se de que o parafuso do eixo do motor aperte contra a parte chata (fresada) do eixo da montagem para evitar que ele deslize durante a rotação.

• Fixação do Suporte: O motor é apenas encaixado na montagem, não há parafusos para fixação, então após o encaixe utilizei a pequena chave allen que acompanha o motor para fixar o eixo do motor ao eixo de ascenção reta da montagem.

Operação da Embreagem (Clutch)

A alavanca prateada com a inscrição "Clutch" é um mecanismo de embreagem que conecta ou desconecta o motor do telescópio.

• Posição OFF: O motor está desconectado. Posso mover o telescópio livremente usando as manoplas de ajuste fino para localizar objetos no céu.

• Posição ON: O motor está engatado ao eixo do telescópio. Uma vez que o objeto (como a Lua ou um planeta) esteja no centro da ocular é só mudar a chave para a posição ON, e então o motor passará a girar o eixo de ascenção reta.

• Importante: Nunca gire as manoplas de ajuste fino com a embreagem em posição ON pois isso pode danificar as engrenagens internas do motor. Se você quiser garantir que isso não aconteça, remova a haste de ajuste fino após engatar o motor ao eixo.

Configurações de Direção e Velocidade

• Chave N / S: Define o sentido da rotação. Se você está no Hemisfério Sul, a chave deve estar na posição "S" e o telescópio se moverá na direção do movimento dos astros.

Alimentação

• O motor utiliza alimentação de 6 volts fornecidas por 4 pilhas tamanho AA.

• Indicador LED: Pisca enquanto o motor estiver em funcionamento.

Alinhamento Polar

Para que o motor funcione corretamente, a montagem equatorial deve estar alinhada com o Polo Celeste Sul, obviamente se você está no hemisfério Sul. Caso contrátio o motor funcionará mas não manterá os astros centralizados perfeitamente na ocular.

Balanceamento da montagem

Imagine um cabo de vassoura com 1kg de peso fixado em suas extremidades. Se você girar o cabo pelo centro de gravidade basta pouca força para você conseguir girar o eixo com perfeição, porém, se você deslocar o centro de gravidade vai precisar de muita força para girar o cabo até uma determinada posição e depois disso é o cabo que puxará a sua mão que precisará atuar como um freio para que o giro não acelere e se descontrole.

É a mesma coisa com o telescópio, antes de ligar o motor é preciso fazer um balanceamento do peso do telescópio em relação ao contra peso para que o motor gire o telescópio com perfeição e sem forçar demais as engrenagens e o próprio motor.

A sensação que o céu parou

Mais do que um upgrade ou um acessório a mais, motorizar o telescópio mudou a minha experiência com a observação. Deixei de ser um "caçador" apressado que precisa ajustar as manoplas a cada instante, para me tornar um observador paciente.

Agora, posso me perder nos detalhes das crateras da Lua ou na luz tênue de uma nebulosa distante sem a pressa de quem luta contra a rotação da Terra.

Nos vemos nas próximas observações, preferencialmente sob um céu bem limpo!

Fabiano Badawi
Céus limpos e boas capturas!
