Astrofotografia com Celular: Por que você deve parar de prender o suporte na ocular

Foto: Suporte para o telescópio que não encosta na ocular

O Problema do peso na ocular do telescópio

Como todos nós sabemos a ocular é encaixada na extremidade do focalizador que por sua vez pode ter um adaptador de tamanho do barril da ocular também encaixado no focalizador.

No final das contas a distancia que a ocular fica do tubo do telescópio pode ultrapassar os 30 cm com um peso da ponta que pode chegar aos 500 gramas. O que isso lembra? Uma chave de roda que você usa para trocar o pneu do seu carro, uma pequena força na extremidade causa uma grande força no centro.

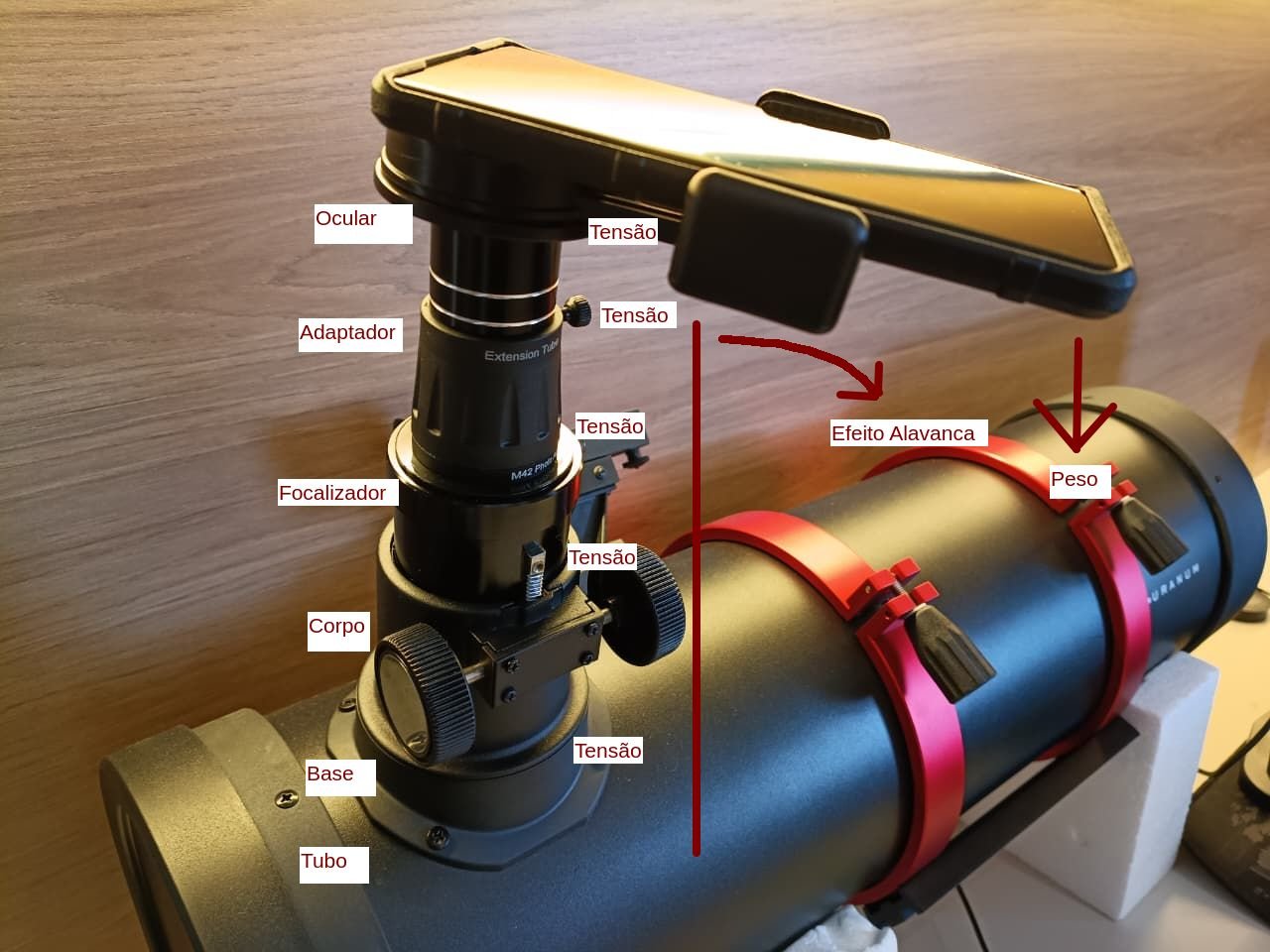

Aqui está uma ilustração do problema, com um suporte convencional encaixado na ocular:

O problema?

• Torque excessivo: Quando o telescópio está na horizontal, o peso do celular atua como uma alavanca, forçando a ocular para baixo.
• Desalinhamento: Quando está na vertical, o peso pode empurrar o focalizador para dentro ou desalinhá-lo levemente.
• Consequência: Perda de colimação em tempo real e imagens borradas/desfocadas em um dos lados (tilt).

A Solução: Apoio no Tubo do Focalizador

A parte mais resistente de um focalizador é sempre a parte mais larga e mais próxima ao tubo, pois essa geometria reduz o efeito alavanca.

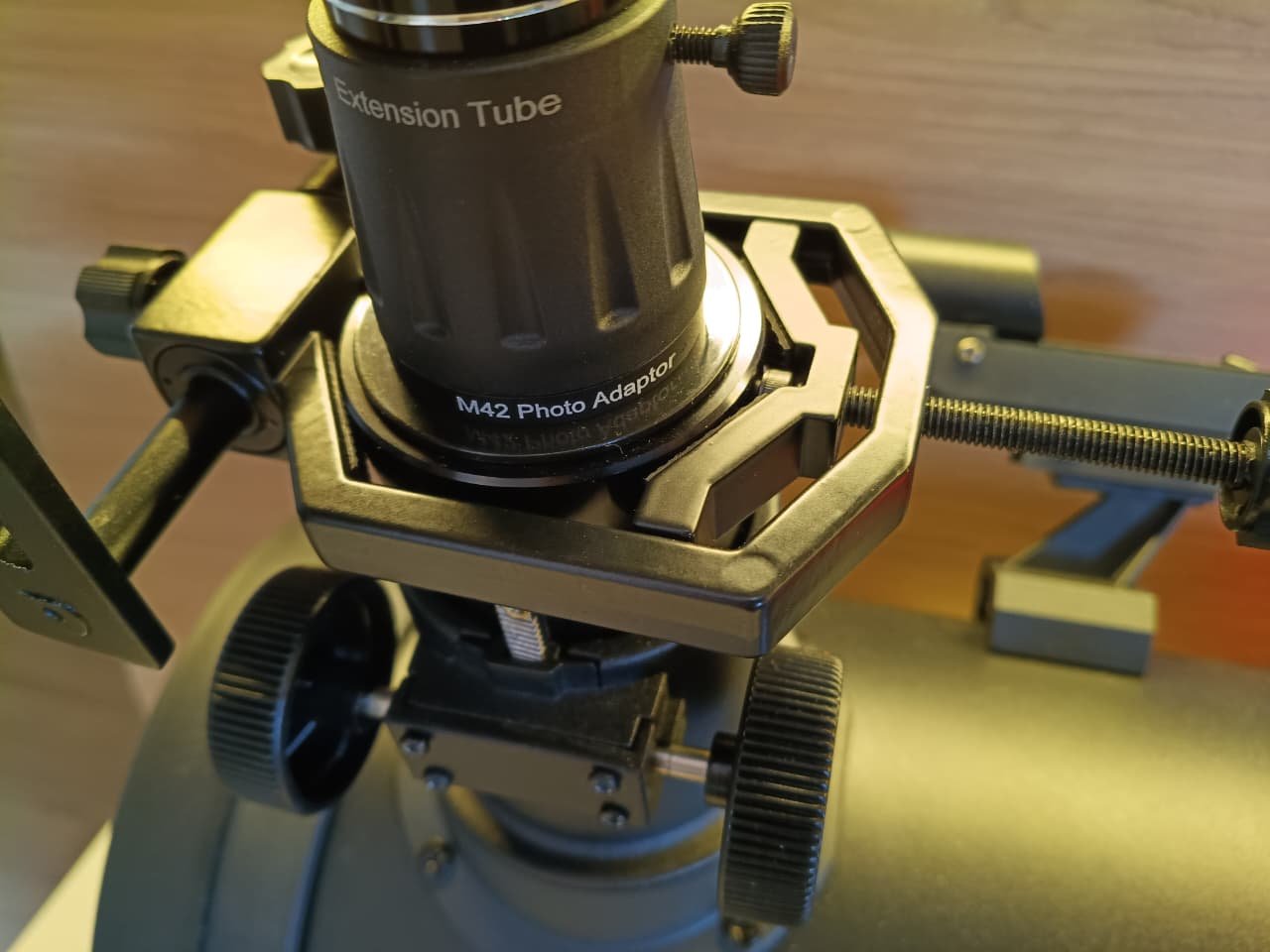

Foto: Suporte fixado no tubo do focalizador

Prender o suporte no tubo do focalizador é eficiente porque ele abraça a parte externa do focalizador distribuindo o peso em vez de forçar apenas o bocal da ocular (que tem folga), ele usa a estrutura com maior diametro e mais próximo a base do tubo ótico.

• Diâmetro e Resistência: Como ele se fixa no tubo do focalizador, ele utiliza a parte mais robusta do sistema.
• Efeito Alavanca Reduzido: A ocular e o adaptador não sofrem qualquer esforço, ficando livres de desalinhamento. Por estar preso mais próximo à base do telescópio, o efeito de "torção" é drasticamente reduzido.
• Independência da Ocular: Você pode trocar de ocular ou ajustar o foco sem que o suporte fique forçando os elementos ópticos.

Ele é feito de metal e eu adquiri na mesma loja da marca desse telescópio, a Uranum. A peça que abraça o celular e tem uma mola que faz pressão para mante-lo firme eu desmontei de outro suporte que eu tinha.

Vantagem extra

Na minha opinião uma das grandes vantagens é poder olhar pela ocular sem precisar desmontar o suporte, apenas girando-o para o lado você consegue olhar pela ocular e fazer os ajustes necessários de foco ou posicionamento e então voltar o suporte para frente da ocular novamente.

Essa vantagem facilita muito o processo de "Star Hopping" (encontrar o objeto visualmente com uma ocular de campo largo e depois colocar o celular sem perder o alvo)

É possível olhar pela ocular ou troca-la sem desmontar o suporte:

Outra vantagem é que esse tipo de adaptador tem menor risco de escorregar da ocular e derrubar o celular no chão devido ao peso extra, ideal para celulares mais pesados.

Dica

Após atingir o foco ideal, aperte levemente o parafuso de trava do focalizador (se o modelo possuir). Isso evita que o peso do conjunto faça o tubo do focalizador deslizar para dentro durante a gravação.

Conclusão

É com esse nível de estabilidade e praticidade que pretendo registrar cada um dos 109 objetos do Catálogo Caldwell nos próximos meses usando um aparelho celular. Acompanhe os resultados aqui no blog!

Fabiano Badawi
Céus limpos e boas capturas!
